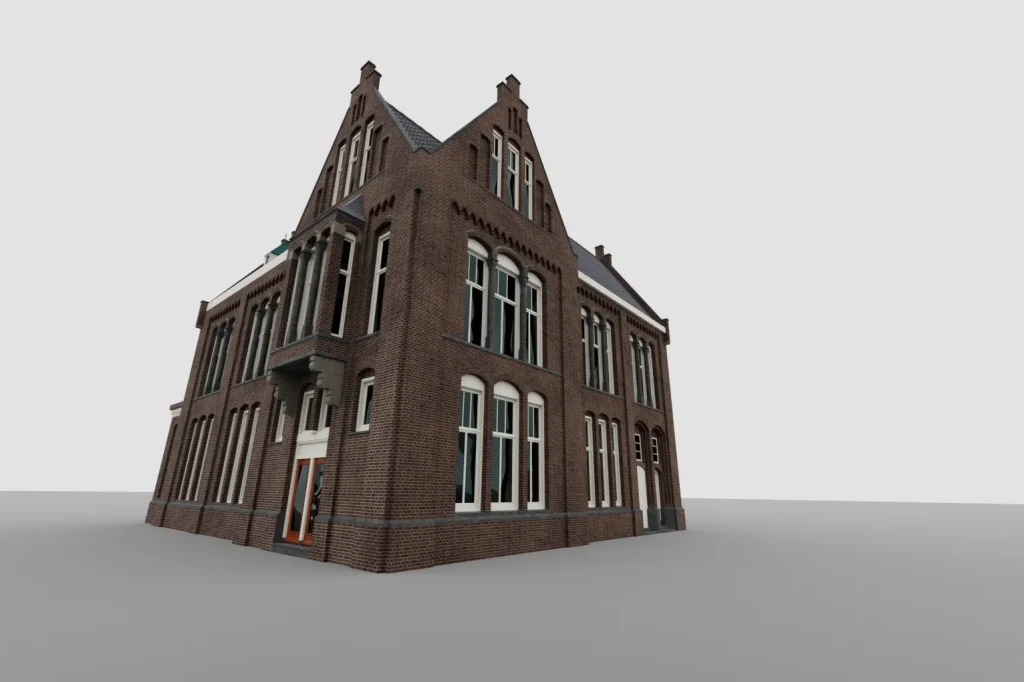

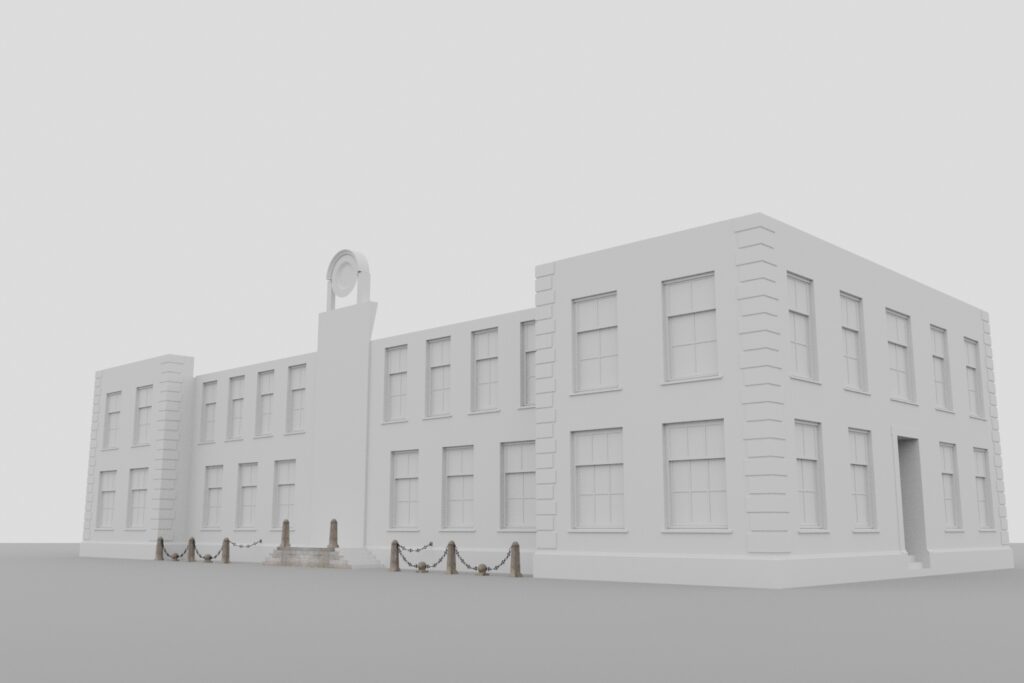

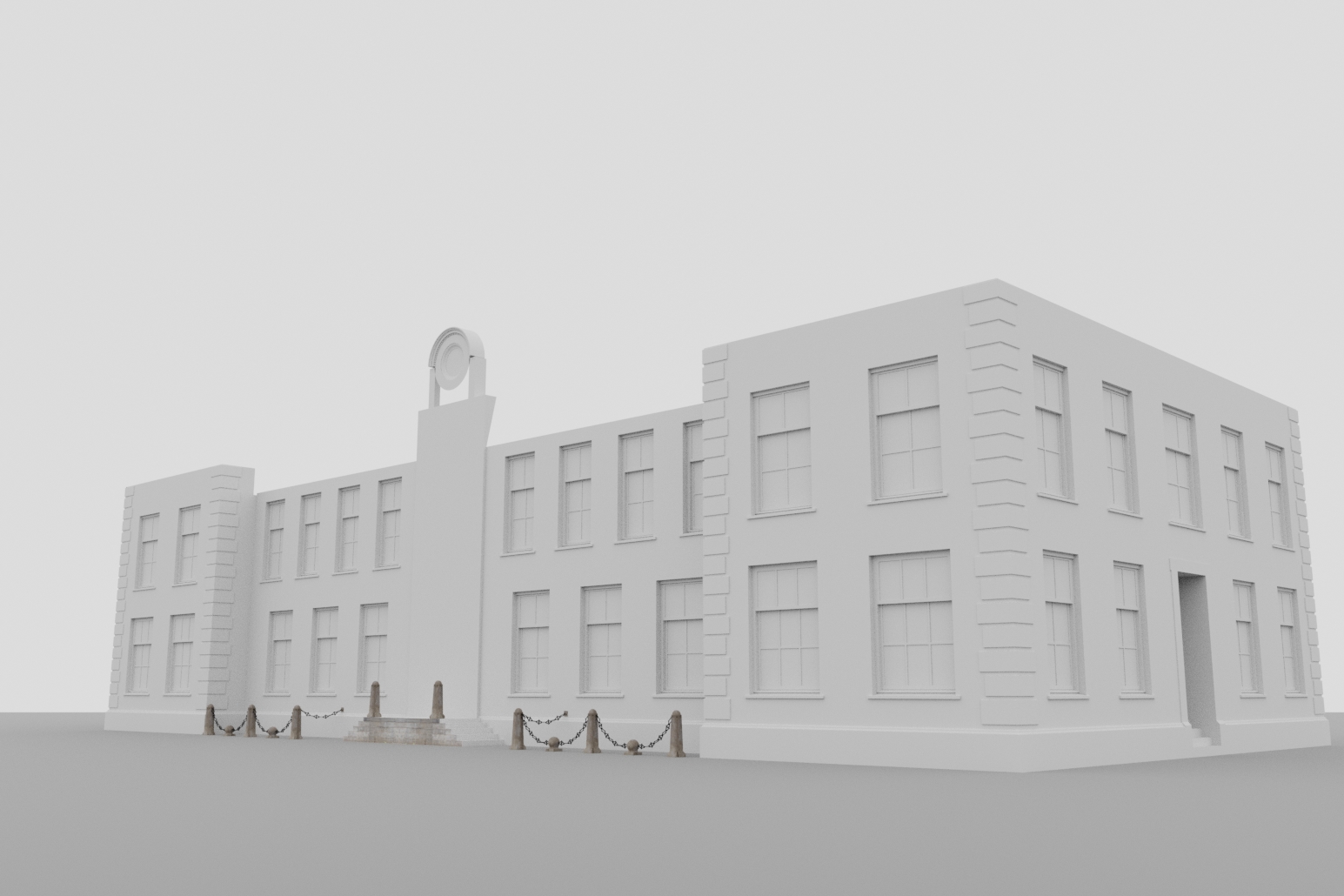

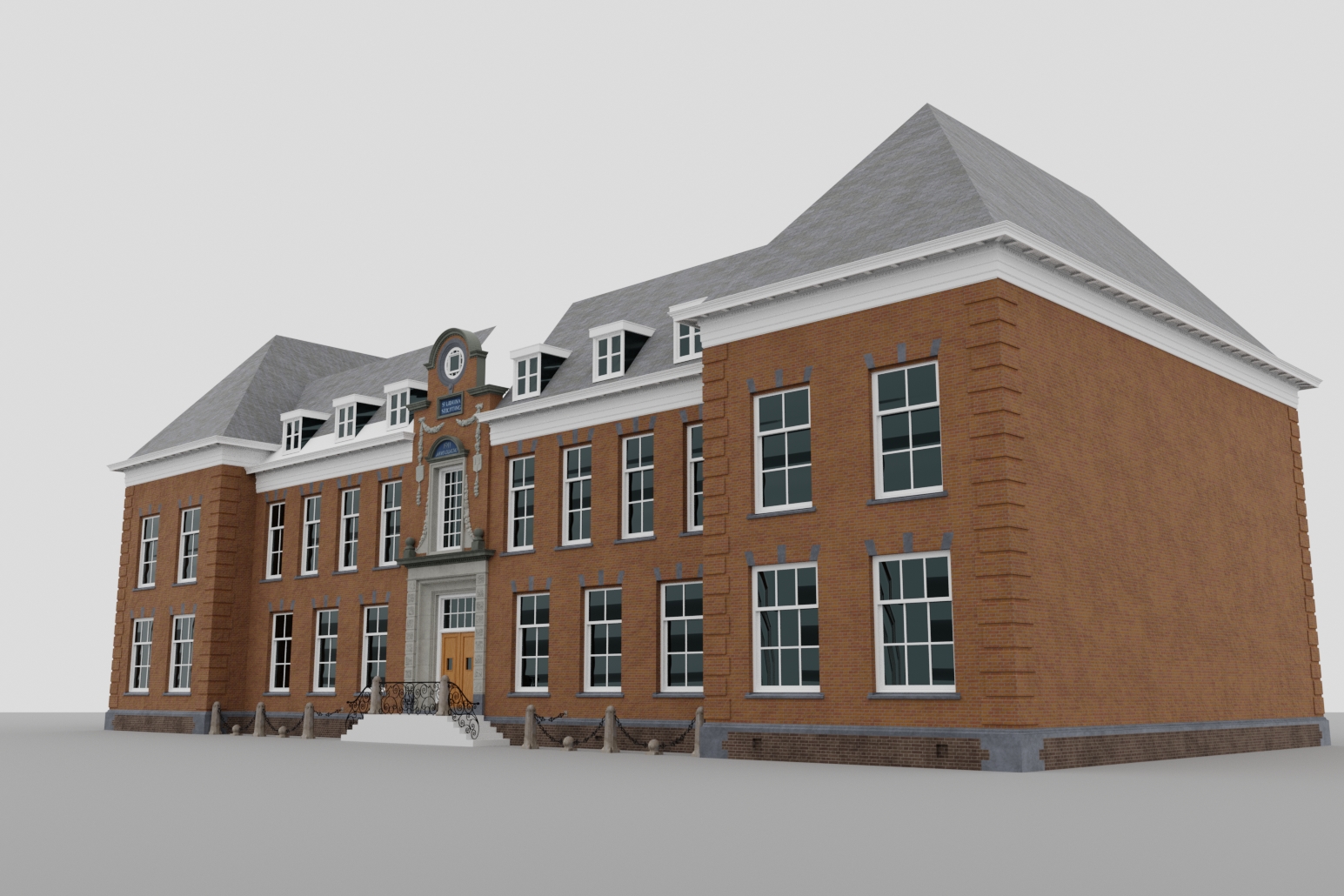

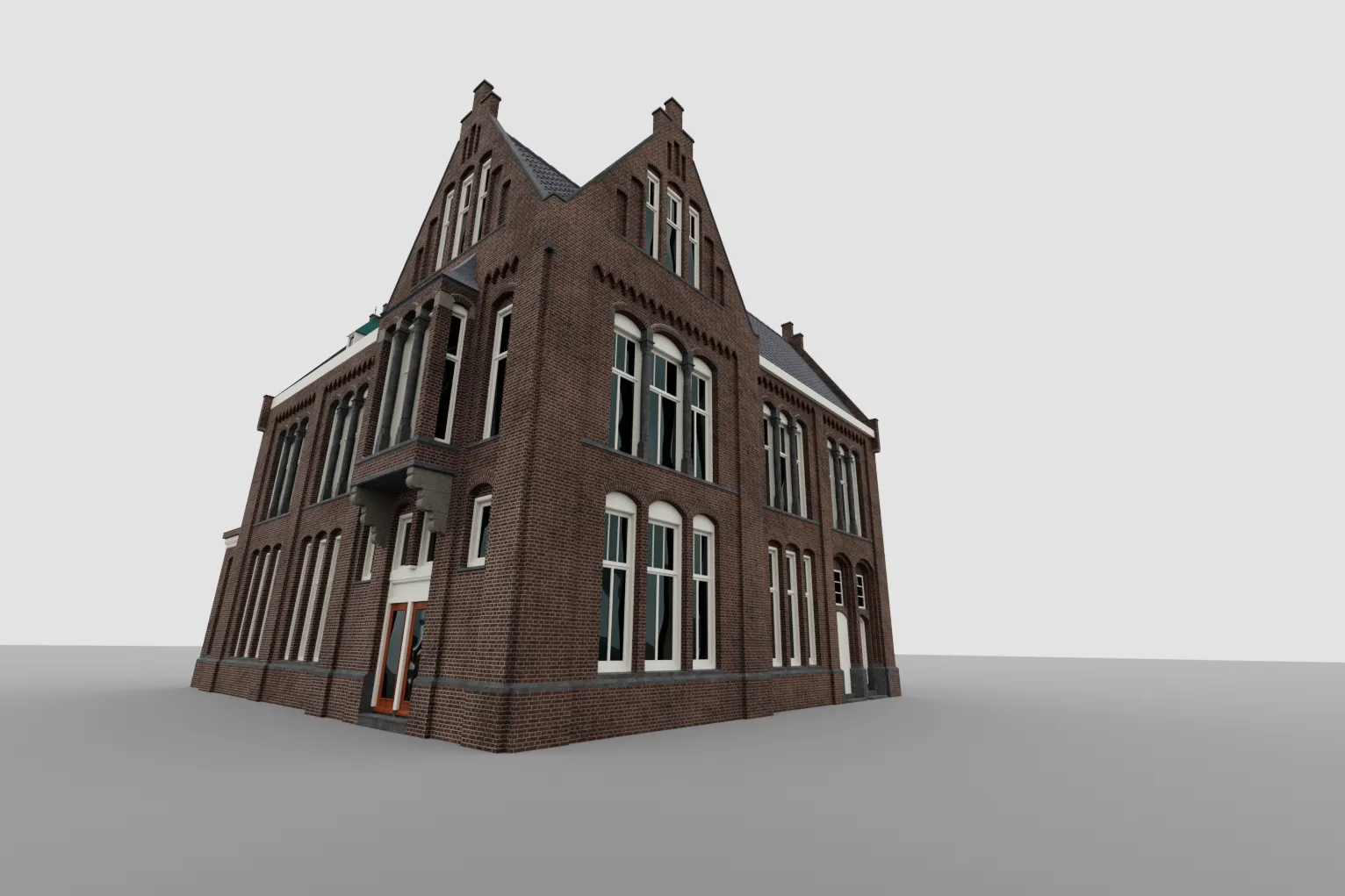

Hoewel de Emmakade een zijstraat is, staan er beeldbepalende gebouwen in. Het voormalige Liduina Ziekenhuis bijvoorbeeld of het voormalig postkantoor, dat het dichtste bij de Herengracht staat waarover de 102 reed.

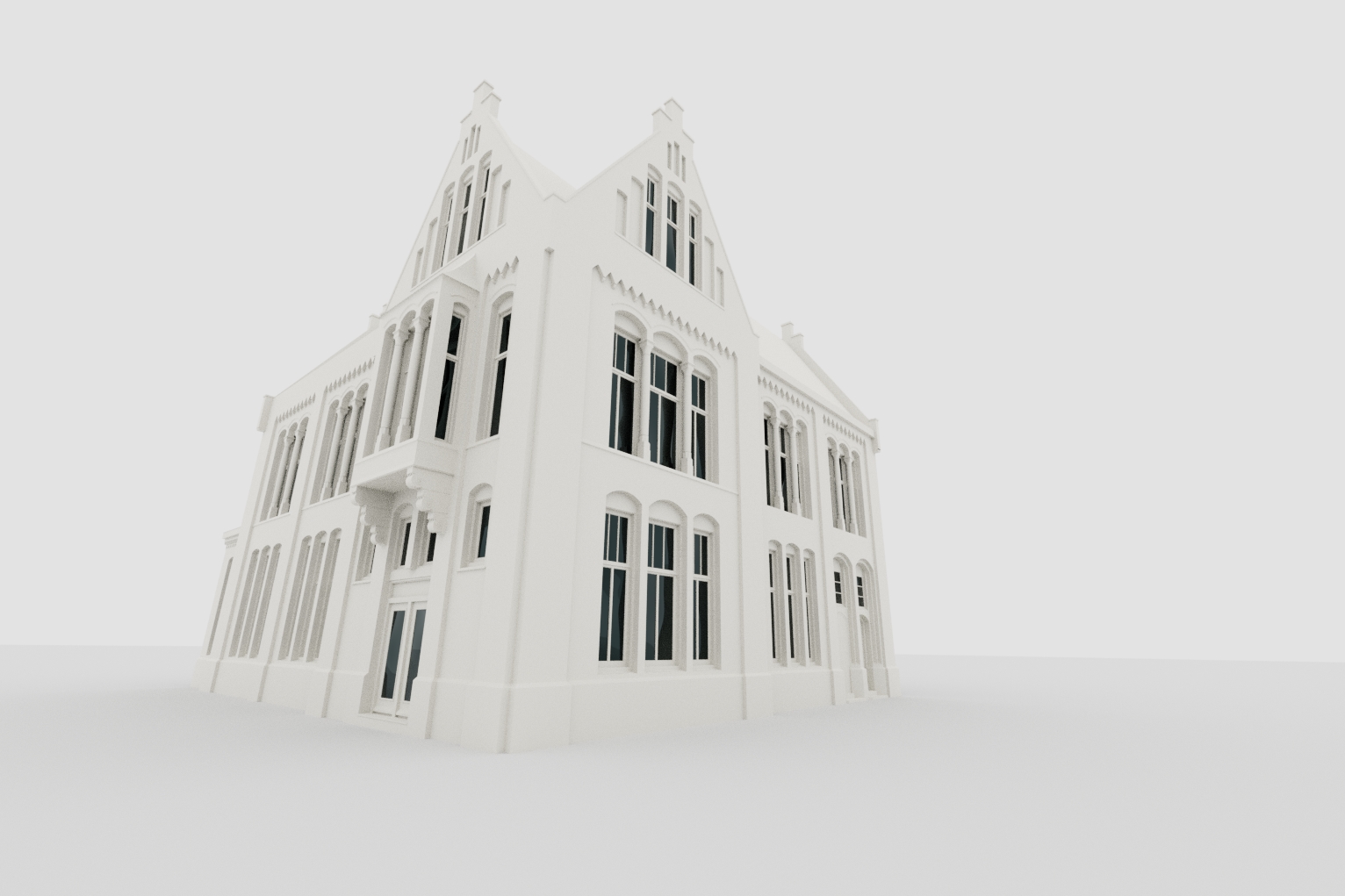

Een eerdere versie van dit gebouw maakte ik door de wiskundige Stelling van Pythagoras te gebruiken. Op een online rekenmachine voerde je de sensorgrootte van je camera, de gebruikte lens, de afstand tot het gebouw en een element waarvan je de maat in pixels van kende in.
Zo werd de lengte in centimeters van een bepaald element uitgerekend, waaruit ik de afmetingen van andere elementen van het gebouw afleidde. Deze methode gebruikte ik voor meerdere gebouwen (vooral voordat ik Blender gebruikte) en was soms griezelig accuraat.

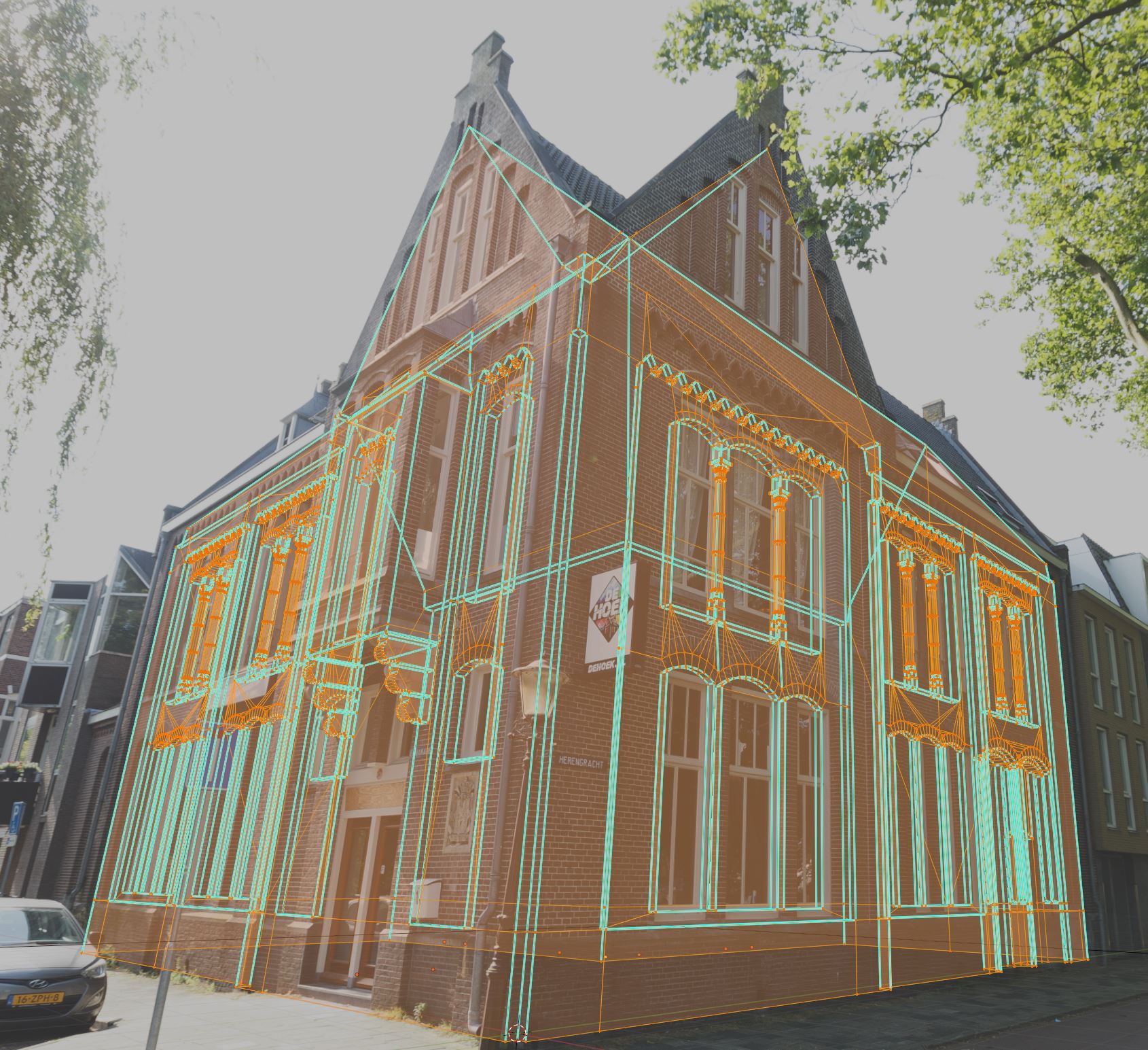

Onderstaande schermafdruk toont dat goed aan: de achtergondfoto werd in fSpy gebruikt om de Blender camera te plaatsen. Je ziet dat ik er niet ver naast zat:

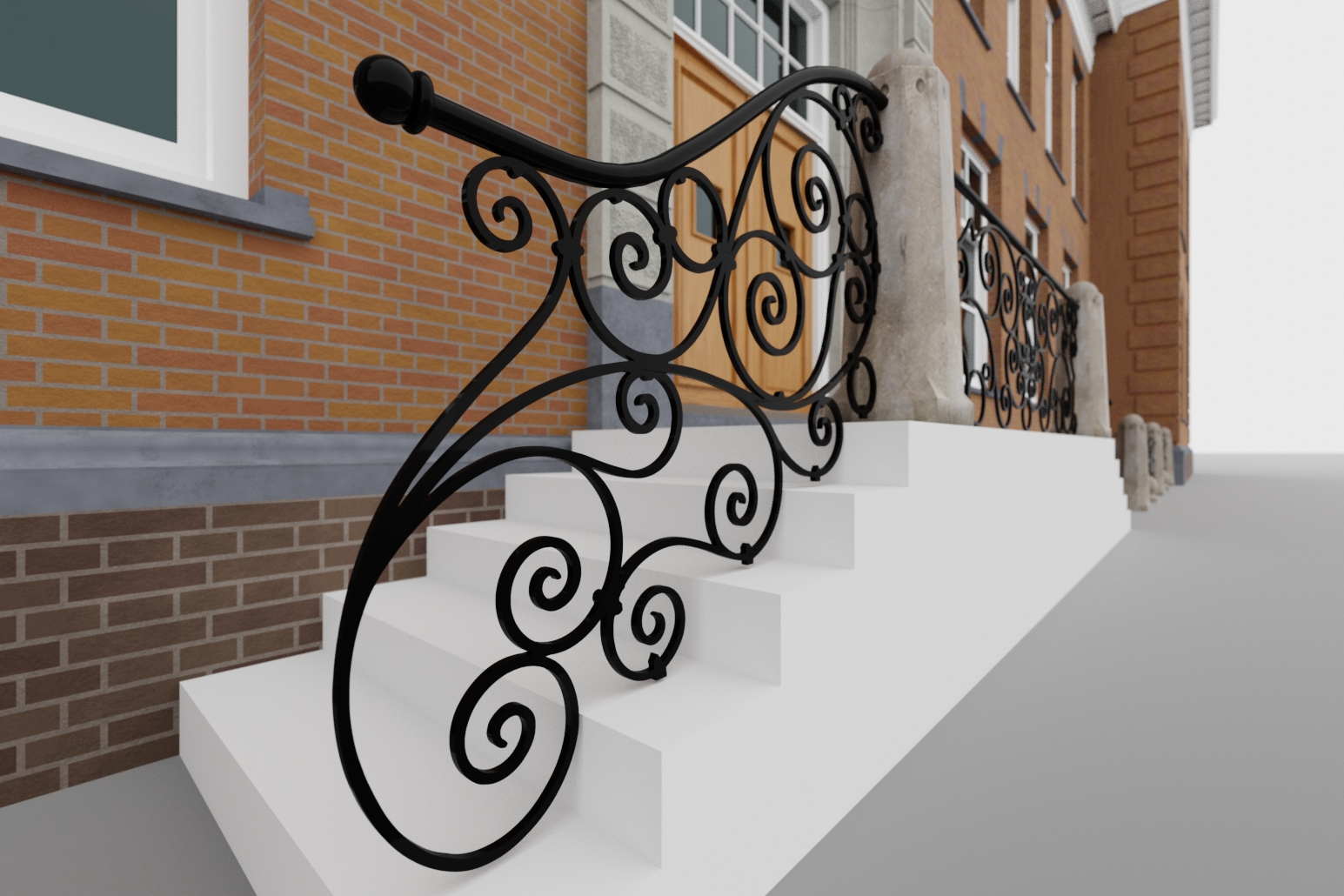

Het gietijzeren hekwerk rondom het bordes van het Liduinaziekenhuis maakte ik na in 3D door er foto’s van te nemen en het hekwerk in Krita uit te knippen: zo ontstond een transparante achtergrond. Dit resultaat importeerde ik in Inkscape, waarmee ik het converteerde naar curves om er een Scalable Vector Graphics (.svg) bestand van te maken. Zo kan je de .svg vervolgens in Blender importeren als object.
Je kunt niet anders dan respect hebben voor het vakwerk dat jaren geleden de creatie van zulke prachtige spiralen mogelijk maakte:

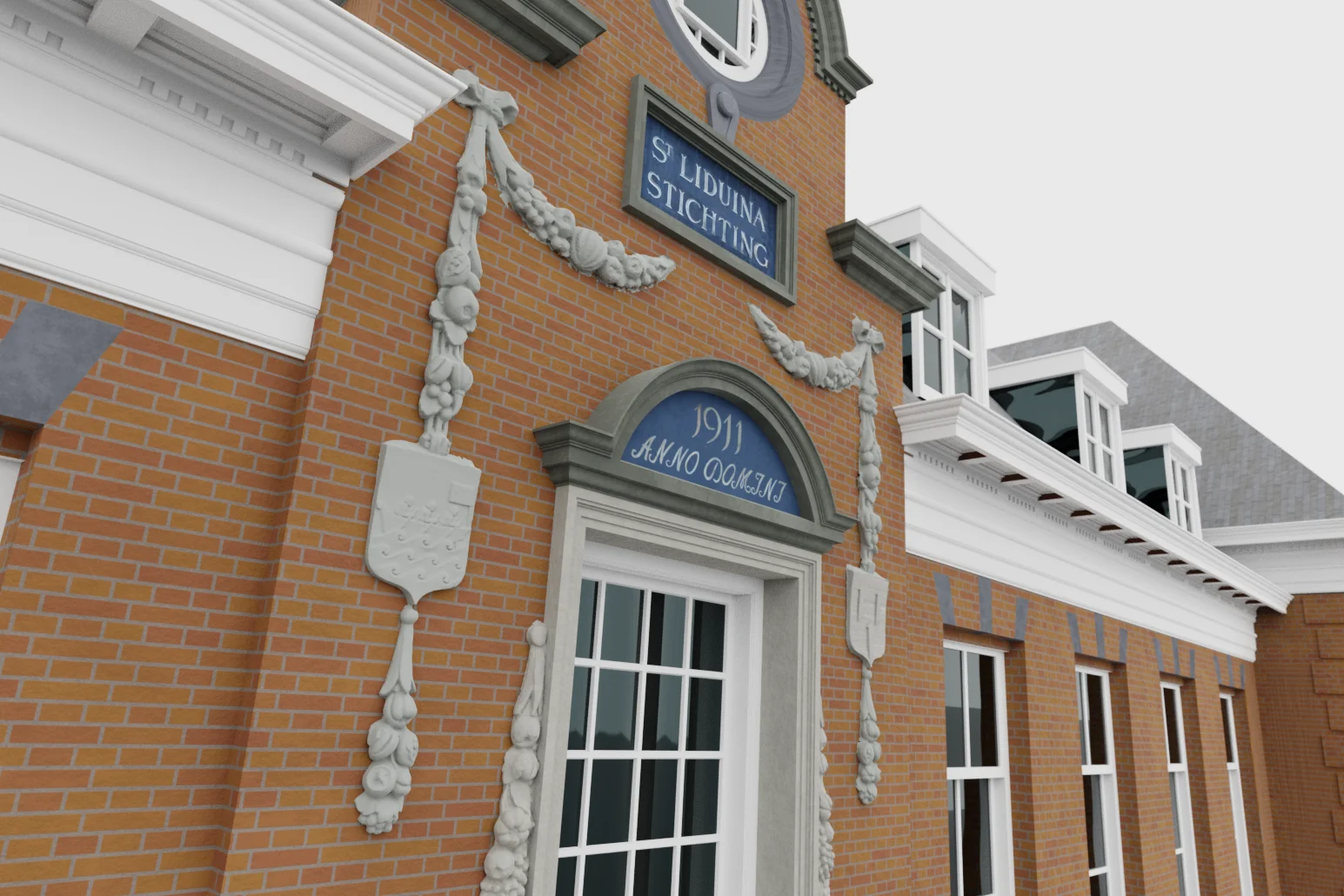

Voor de ornamenten boven de ingang, gebruikte ik het fotogrammetrieprogramma Meshroom waarin ik 57 telefoto’s van verschillende onderdelen van deze ornamenten liet uitrekenen tot het model in kwestie:
