En toen stopte de richtingaanwijzer plotseling met werken: de pijltjes bleven continue branden, terwijl ik het relais wel hoorde klikken. Banenprint en de beperkingen ervan, en het risico op kortsluiting door draadjes die aan de onderzijde gesoldeerd zijn openbaarden zich op deze manier.
Met het cluster ontkoppeld bleef het probleem echter bestaan, het probleem zat dus in het relais, dat waarschijnlijk vastgesmolten contacten had. Omdat er 24V in de buurt zat gok ik dat deze per ongeluk contact heeft gemaakt. Dat moest dus anders.
In KiCad besloot ik daarom een print te tekenen om deze zelf te etsen. Om onderetsen (middels waterstofperoxide en zoutzuur) van sporen te voorkomen, koos ik voor relatief brede printsporen van ongeveer 1 millimeter. Het is vooral de ruimte tussen onderdelen die ik wat…ruim gekozen heb: deze print had rustig 2-3 keer zo klein gemaakt kunnen worden. Maar goed, voortschrijdend inzicht.

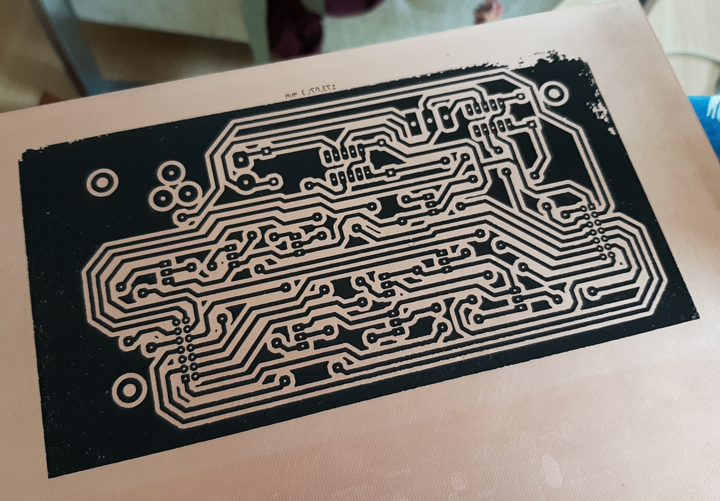

Met PCB transfer vellen, geprint op de laserprinter streek ik het printontwerp over op een stuk enkelzijdig epoxy en zaagde daarna de koperrestanten af. Het grote zwarte vlak in het ontwerp helpt louter bij het etsen: het proces wordt vertraagd naarmate er meer koper wordt weggevreten, dus de vloeistof zo schoon mogelijk houden komt de snelheid ten goede.
In een badje van zoutzuur en waterstofperoxide vreet je vervolgens het koper en niet de toner weg. Dit proces levert een giftige, en voor metalen corrosieve damp op, dus zorg dat je dit uit de buurt van metalen doet, en dat de ruimte waarin je werkt goed geventileerd is. Handschoenen zijn aan te raden, en als je erg wild tekeer gaat bij het agiteren van de vloeistof door het bakje heen en weer te wiegen, een beschermbril ook.

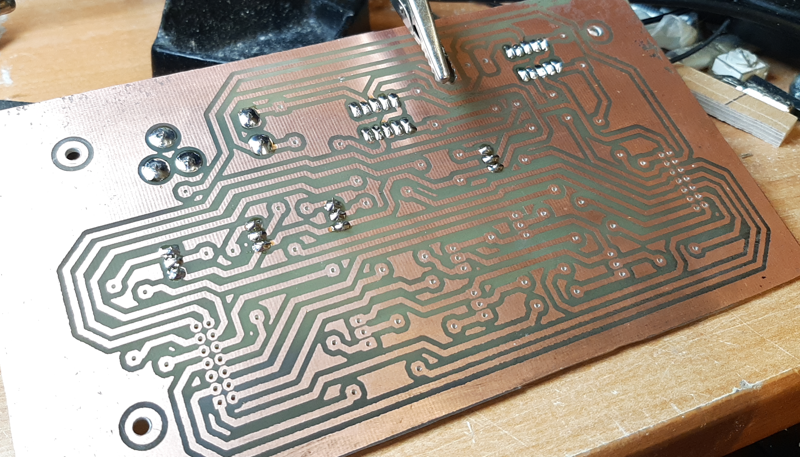

Na het etsen (ik vergat een foto te maken van na het etsen) verwijder je met aceton de toner van de plekken die niet geëtst hoefden te worden, zodat je straks goed kunt solderen. Hierna is het tijd om gaatjes te boren om de onderdelen te plaatsen. Dat kan je het beste doen met een kleine kolomboormachine. In de onderstaande foto waren de gaatjes al allemaal uitgeboord en had ik al enkele onderdelen geplaatst.

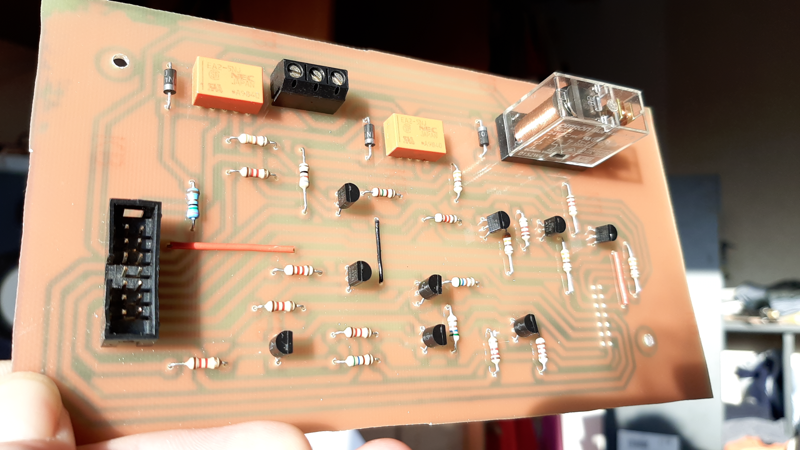

Hoewel het aan de bovenzijde absoluut praktisch kan zijn om een legenda te hebben van wat waar gaat, lukt het me nog niet betrouwbaar om deze correct uit te lijnen. Ik probeerde het wel, maar los van dat het resultaat scheef zat, veegde ik het er ook zo weer vanaf, misschien omdat ik het oppervlak niet goed genoeg geschuurd of schoongemaakt had.
Met bijna alle onderdelen geplaatst kun je vervolgens controleren of alles werkt:

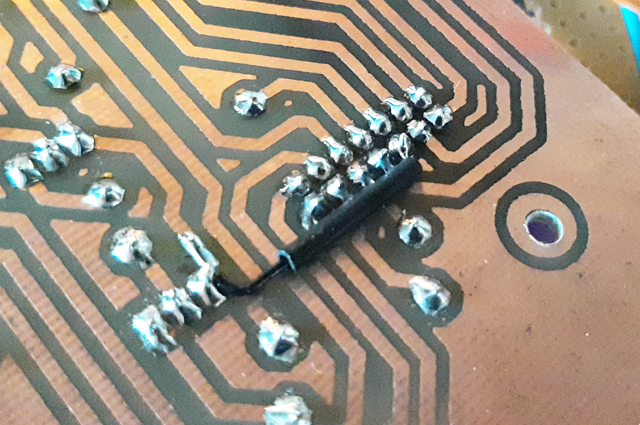

En dat deed het dus niet. Geen enkele meter sloeg uit, geen LED ging branden, de richtingaanwijzer klikte alleen via de Arduino maar knipperde niet. Ik was namelijk 1 belangrijke verbinding vergeten: de massa aan de connector (op de bovenstaande foto nog niet aangebracht) rechts ontbrak, en dus was een extra draadje nodig dat ik in het ontwerp vergeten was aan te brengen:
Hierna werkte het cluster zoals verwacht.
